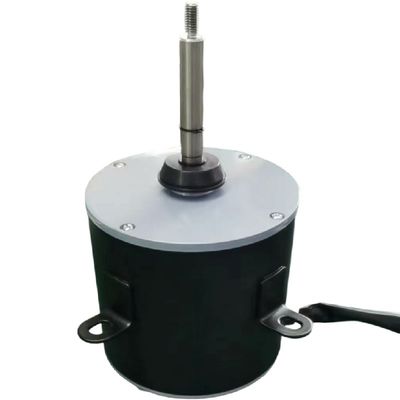

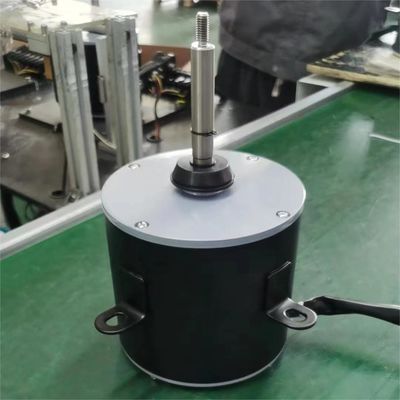

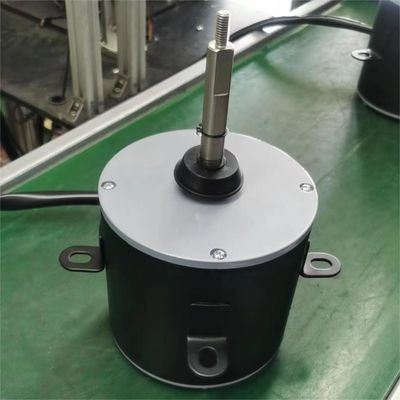

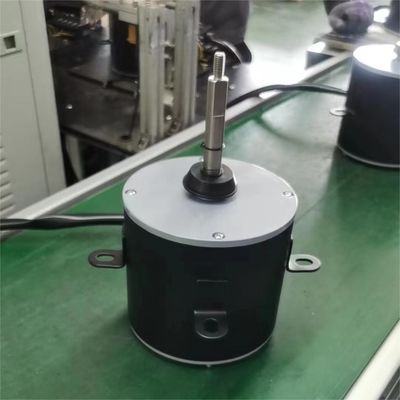

Motore del ventilatore commerciale assiale del condizionatore d'aria di velocità YDK140 1300rpm di monofase 208V 60hz 3

Motore del ventilatore commerciale assiale del condizionatore d'aria di velocità YDK140 1300rpm di monofase 208V 60hz 3

Introduzione

Changzhou Hengsheng Co. elettrico, srl, situata nella città di Changzhou, provincia di Jiangsu, specilized nel campo dell'esportazione il motore del ventilatore del condizionatore d'aria, il driver del motore, il motore di BLDC e del motore di PM per parecchi anni. Abbiamo la nostra propria base di produzione e un forte gruppo di R & S. Ciò è un motore del ventilatore centrale dell'unità del condizionatore d'aria di funzionamento del condensatore di monofase. Campo di potenza da 5-750W, velocità 500-1500RPM.

Specificazione

Dettagli rapidi

Potenza di uscita: 1/4-1HP

Tipo: Motore del ventilatore del condizionatore d'aria

Frequenza: 50/60hz

Fase: Monofase/trifase

Certificazione: CCC, CE, ROHS, UL, ISO9000.UL.CS A

Protegga la caratteristica: Completamente incluso

Tensione: 115/120 di V/208-230V

Isolamento: Classe B/F

Caratteristiche del motore del ventilatore del condizionatore d'aria

• Spina reversibile per rotazione facile

• Isolamento della classe E/F/H

• Installazione rapida

• Di ottimo rendimento

• Operazione calma

• Cuscinetto a sfera

• Tensione doppia di tensione 115/208-230

• Diametro: Cover144mm d'acciaio

• Sovraccarico automatico

• Grado temporaneo di funzionamento -10-43

• Potere: 150-250W

• Frequenza nominale: 50/60Hz

• Numero di Palo: 6/8Pole

• Dimensione dell'asse: 15mm

• Velocità: 825-1075rpm

• Protezione termica

• Alta efficienza, alta affidabilità, piccola vibrazione, a basso rumore

Più informazioni del motore del ventilatore del condizionatore d'aria

I parametri di prestazione principali del fan del condizionamento d'aria

Il flusso del fan, la pressione, la velocità, il potere, l'efficienza ed altri fattori sono i parametri principali per misurare la prestazione dei fan del condizionamento d'aria.

2,1 stato standard dell'entrata di fan

Lo stato standard dell'entrata di fan si riferisce allo stato del gas dove la pressione totale all'entrata di fan è un'atmosfera standard, la temperatura è centigrado 20 gradi, l'umidità relativa è 50% e la densità dell'aria è 1.2kg/m3.

2,2 flusso del fan del condizionatore d'aria

Il flusso del fan è espresso solitamente come flusso di volume, che è il volume di gas che attraversa il fan a tempo di unità. La portata del fan si riferisce solitamente alla portata all'entrata del fan. Poiché il gas ha caratteristiche di compressione, la portata volumetrica dello sbocco è differente da quella all'entrata. Ma il fan del condizionamento d'aria appartiene al minimo ed il fan medio di pressione nella maggior parte dei casi può trascurare la sua compressibilità

2,3 pressione del fan del condizionatore d'aria

I concetti di pressione totale, di pressione statica, di pressione statica totale del fan, della resistenza interna e della pressione residua esterna sono usati spesso nella progettazione del condizionatore d'aria. La pressione totale del fan del condizionamento d'aria è la differenza fra la pressione totale sulla sezione dell'uscita del fan e la pressione totale sulla sezione dell'entrata. La pressione dinamica è la pressione rappresentata dall'energia cinetica del gas sulla sezione dell'uscita del fan. La pressione statica è la pressione esercitata dal gas sulla superficie del parallelo dell'oggetto al flusso del gas.

2,4 velocità n del motore del ventilatore del condizionatore d'aria

La velocità del fan si riferisce alla velocità di rotazione della ventola del fan, solitamente nel numero delle rotazioni al minuto come unità. Quello è r/min o RPM

2,5 potere N del motore del ventilatore del condizionatore d'aria

Il gas trasportato dal fan e dall'efficace energia ottenuti dal fan nel tempo di unità è chiamato l'efficace potere del fan. L'asse di potere N dell'asse del fan, =NMkw di asse di N, dove la n rappresenta l'efficienza del fan, asse di N inoltre è conosciuto come alimentazione in ingresso di entrata del fan.

2,6 efficienza n del fan del motore del ventilatore del condizionatore d'aria

Efficienza interna di pressione statica del fan: asse statico di n =Nst/N = asse di Pstx Q/1000/N. L'efficienza interna di pressione totale del fan è asse interno di totale =Nt/N di n = asse di PtxQ1000/N. Efficienza interna ed efficienza interna di pressione statica del fan sia rappresentare il processo di flusso nel fan. L'efficienza di pressione totale del fan è l'indice principale di progettazione aerodinamica del fan.
